Особенности кабельных вводов
Система ввода кабеля на базе универсальных кабельных проходок разработана для решения задач по прокладке кабелей, труб через стены, перекрытия, переборки. Проходки, благодаря мультиразмерной структуре, обеспечивают быстрый подбор размера для необходимых диаметров кабелей, труб. Линейка разработанных проходок разделена на группы диаметров перекрывающих широкий спектр прокладываемых кабелей, труб, что обеспечивает экономию, простоту подбора и монтажа. Система обеспечивает многоразовое применение благодаря сборно-разборной конструкции.

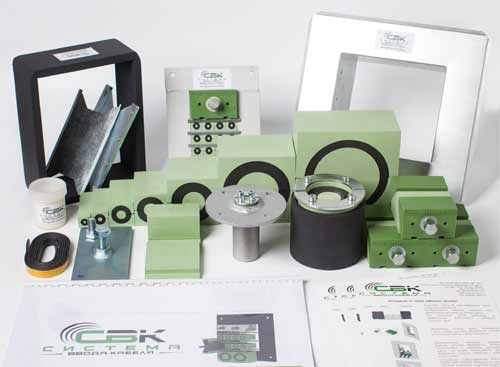

Система ввода кабеля представляет собой структуру, состоящую из кабельных проходок, монтажных блоков, ограничительных пластин, металлических рам и гильз.
Наличие различных размеров и унифицированных форм комплектующих позволяет выполнять сборку групповых и одиночных кабельных вводов.
Применяемые материалы обладают стойкостью к воздействию агрессивных сред, высоких температур, огня, давления и вибрации.
Данная система надежно фиксирует кабели (трубы) при прокладке новых сетей, упрощает замену и обслуживание кабельных линий при их эксплуатации и реконструкции.
Особенности конструкции и монтажа

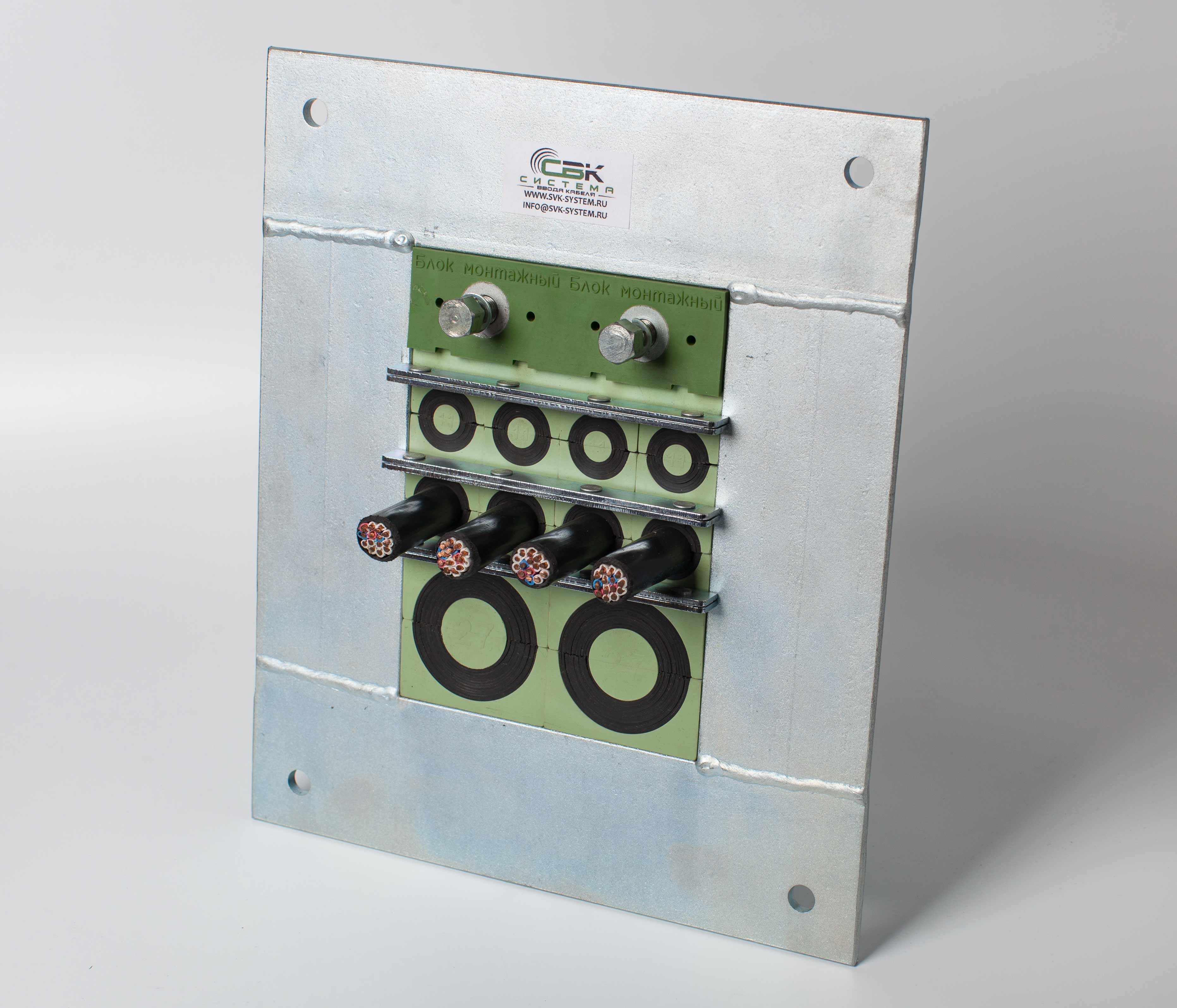

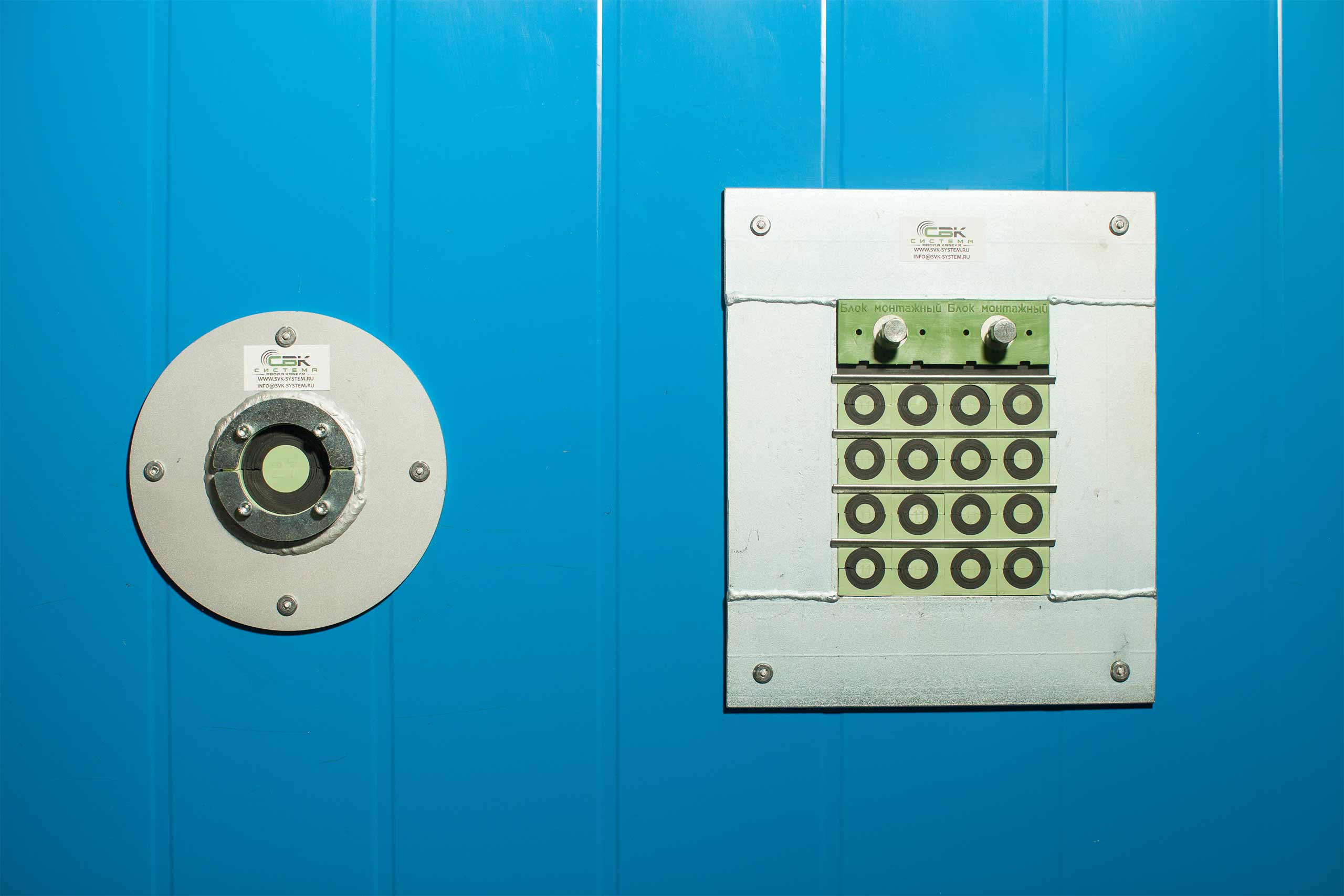

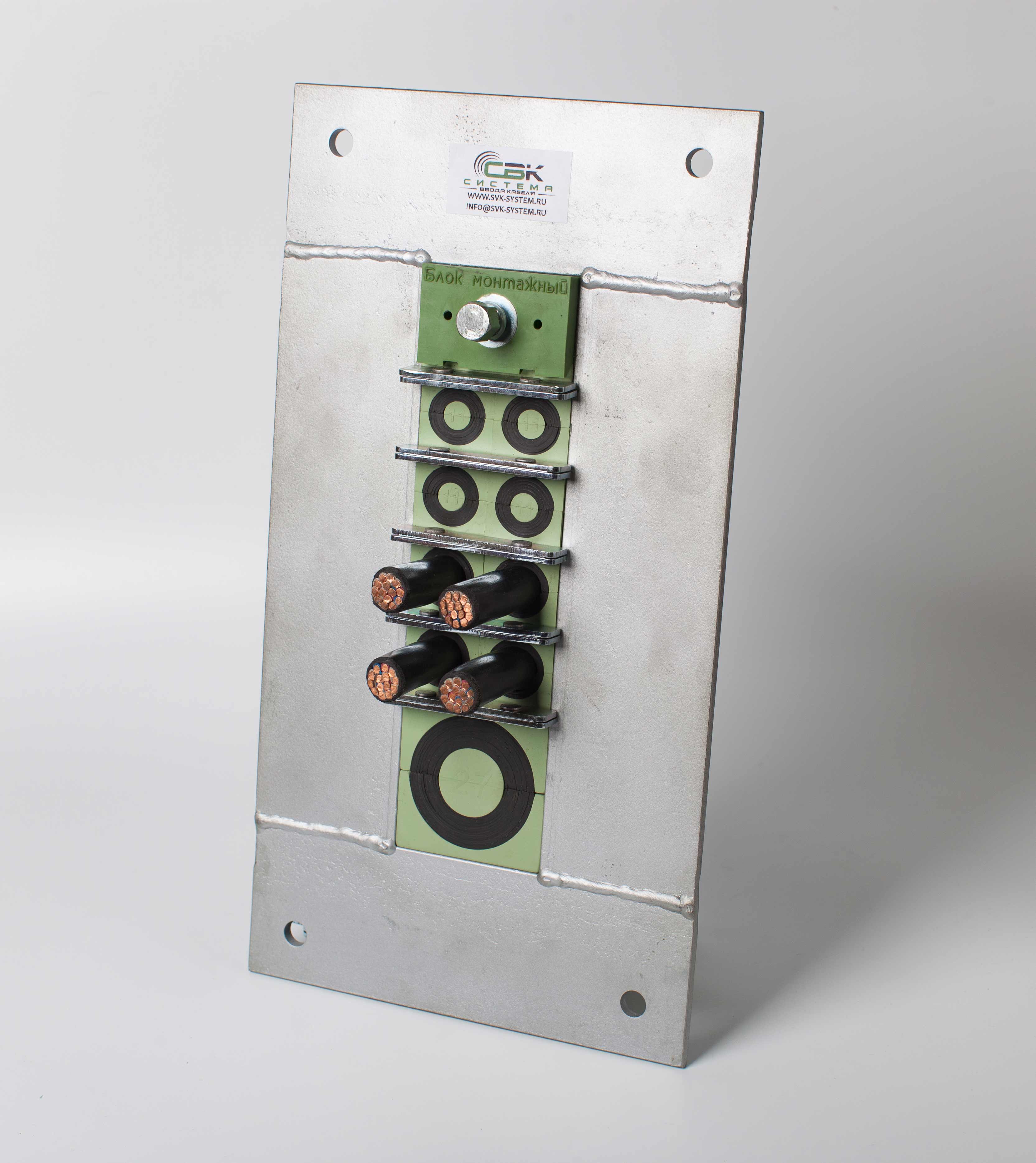

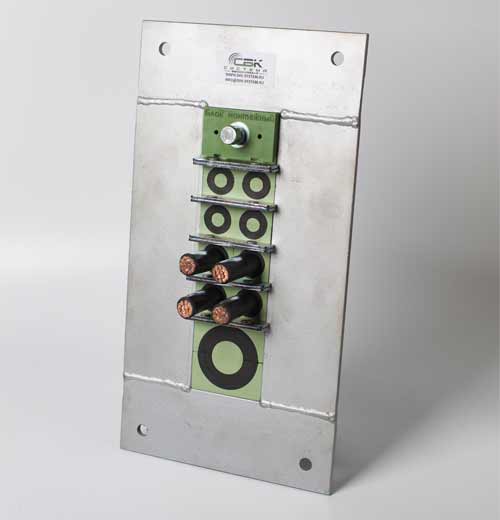

Кабели пропускаются через металлическую рамку или гильзу.
Проходки квадратного и круглого сечения, состоящие из двух секторов, стержня и уплотнителей подбираются в соответствии с диаметром кабеля и устанавливаются в рамку (гильзу).
В рамках проходки вместе с кабелем фиксируются затягиванием монтажного блока. В гильзах проходки и кабели закрепляются стягиванием скоб болтами.
Для обжатия минимального диаметра кабеля из диапазона диаметров соответствующего определенной номенклатуре проходок, необходимо удалить стержень. Чтобы уложить кабель большего диаметра требуется удалить из проходки попарно уплотнители до соответствующего размера.
Основные преимущества
- Универсальность технологии прокладки кабеля и труб различного диаметра
- Надежная фиксация и герметичность
- Возможность монтажа в стенах из любых видов материалов
- Технология применима как при строительстве новых, так и при реконструкции существующих сетей
- Пожаро и взрывоустойчивость
- Пыленепроницаемость
- Водонепроницаемость
- Устойчивость к солевому туману и вибрациям
- Широкий спектр рабочих температур (от -60°С до +60°С)
- Возможность масштабирования и взаимозаменяемости модулей
- Лёгкость и безопасность монтажа, демонтажа
- Низкая стоимость по сравнению с типовыми методами герметизации
- Долговечность
Сферы применения
- Промышленное и гражданское строительство
- Химическая и нефтегазовая отрасль
- Энергетика и телекоммуникационные системы
- Судостроение, объекты береговых линий и морские платформы
- Авиастроение
- Горнодобывающая промышленность
- Военная и специальная техника
- Объекты железных дорог
- Метрополитен
- Мобильные контейнерные установки
- Центры обработки данных
